槽式电缆桥架规格型号表有哪些内容?
更新时间:2023-05-18 14:41:12 点击次数:1032次

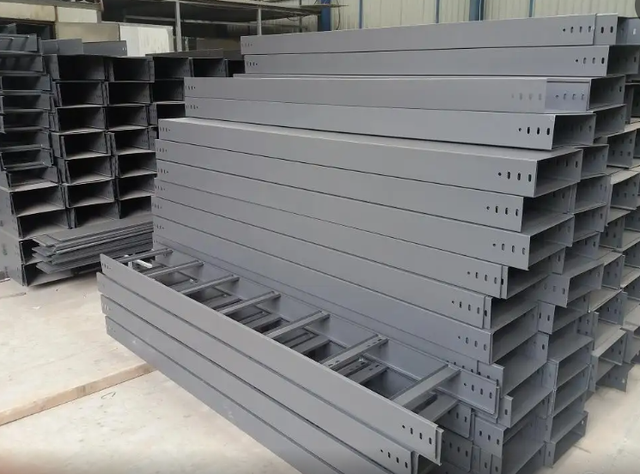

槽式电缆桥架按照长度分为普通槽式电缆桥架和大跨距槽式电缆桥架。普通槽式电缆桥架一般长度为2米,桥架底板与侧板一般是由一块板材压制而成,大跨距槽式电缆桥架长度有3米、4米、6米几种,桥架侧板一般采用瓦楞型以增强单位长度内的安全载荷,桥架底板与侧板通过焊接固定在一起。电缆桥架生产厂家生产槽式电缆桥架时候一般都采用以上工艺。

槽式电缆桥架按照镀锌工艺分为电镀锌槽式电缆桥架和热浸镀锌槽式电缆桥架,电镀锌槽式电缆桥架是通过金属电溶解技术来把锌离子附着到桥架表面,热浸锌槽式电缆桥架是通过锌融液涮洗在桥架表面生成一层合金层。热浸镀锌的锌层厚度比电镀锌锌层厚度要厚不少。镀锌槽式电缆桥架还可以进行喷涂工艺处理,喷涂防火粉末后就具有了防火阻燃的性能,可以当作防火桥架来使用。

下面郑州桥架厂就给大家介绍一下槽式电缆桥架规格型号表的内容。


槽式电缆桥架从品种角度看,常见的规格型号有槽式直线段电缆桥架、槽式90度水平弯通电缆桥架、槽式45度水平弯通电缆桥架、槽式水平三通电缆桥架、槽式水平四通电缆桥架、槽式垂直上弯通电缆桥架、槽式垂直下弯通电缆桥架和槽式垂直三通电缆桥架等。

槽式电缆桥架从尺寸角度看,常见的规格型号有50*50mm、100*50mm、150*50mm、200*50mm、150*100mm、200*100mm、300*100mm、400*100mm、500*100mm、400*200mm、500*200mm、600*200mm,前面的为宽度后面的为高度。

槽式电缆桥架如果为防火槽式电缆桥架,按照JB/T 10216-2013电控配电用电缆桥架行业标准,其防火等级分为NI、NII、NIII三个等级,NI等级在外界环境起火后,可以让桥架内的电缆维持正常工作的时间*长,要求大于等于1个小时。
